Champ d'application
Station de base 5G, petit commutateur de contrôle de programme, réseau d'accès, équipement de transmission, communication mobile, station terrestre de communication par satellite, équipement d'alimentation de communication par micro-ondes.
Caractéristiques de performance
Gestion intelligente
1. Gestion parfaite de la batterie avec fonctions LVLD+LVBD : compensation de température, égalisation automatique et contrôle de charge flottante, régulation automatique de la tension, calcul de la capacité de la batterie, test de batterie en ligne, etc.
2. Interfaces de communication RS485/contact sec Conception de protection contre la foudre côté AC et DC pour les zones orageuses.
3. Application en option pour réaliser la fonction de lecture de compteur à distance.
4. Unité de surveillance sans fil intégrée pour réaliser l'accès NB-IOT au réseau de surveillance de chaque utilisateur.
Technologie de pointe
1. Technologie de compensation du facteur de puissance active : facteur de puissance d'entrée 0,99.
2. Large plage de tension d'entrée : tension d'entrée CA 90～290V Technologie de commutation douce en pont complet : efficacité à pleine charge ≥ 95 %.
3. Large plage de température de fonctionnement : -40℃~55℃.
4. Rayonnement ultra faible et conception CEM avancée.
5. Normes de sécurité EN60950 et GB4943.
Conception flexible
1. Modules de sortie 48 V CC et 280 V CC pour la sélection.
2.IP65 pour répondre à l'application de suspension murale, de maintien de poteau, d'érection d'acier d'angle, etc., et prend en charge l'installation avec montage de drapeau, montage plat et montage au sol.
3. Conception modulaire pour une installation facile, une utilisation et une maintenance simples.
4. Pack de batterie LiFePo4 et connecteur d'extension de batterie réservés pour une extension facile.
|
Performance |
|
|
|
Modèle |
HW20E-L50DC48 |
HW30E-L50DC48 |
|
Capacité |
2000W/48V ＋ 48V/50Ah |
3000W/48V ＋ 48V/50Ah |
|
Tension d'entrée |
176 VCA ～ 264 VCA |
|
|
Fréquence d'entrée |
45 Hz ～ 55 Hz |
|
|
Facteur de puissance d'entrée |
＞ 0,98 （ 30 % de charge nominale ）；＞ 99% （ charge nominale à 100 % ） |
|
|
Sortir Tension |
－ 43 V CC ～－ 58 V CC |
|
|
Sortir Tension Stabilisation Précision |
＜ ±0,6% |
|
|
Efficacité de conversion |
＞ 96,5% （ 50 % de la charge nominale ）；＞ 96% （ charge nominale à 100 % ）； |
|
|
Pic à Tension de bruit de crête |
≤ 200 mV |
|
|
Effet de source |
≤±0,1% |
|
|
Effet de charge |
≤±0,5% |
|
|
Entrée terminée Protection de tension |
≥120% de la tension nominale |
|
|
Protection contre les sous-tensions d'entrée |
≤ 80 % de la tension nominale |
|
|
Sortir Sur Protection actuelle |
La plage de limitation du courant de sortie peut être réglée de 20 % à 110 % de sa valeur nominale |
|
|
Court-circuit |
Oui |
|
|
Protection contre la surchauffe |
Oui |
|
|
Protection contre la foudre |
Peut résister à 5 fois l'impact d'une forme d'onde de courant de foudre simulée 8/20 µs, 20 kA |
|
|
Bruit du système |
＜ 45 dB （ UN ） |
|
|
Communication |
Contact sec 、 RS232/RS485 、 NB-IOT 、 Bluetooth, Sans fil, etc. |
|
|
Classe de protection |
IP65 |
|
|
Taille |
|
|
|

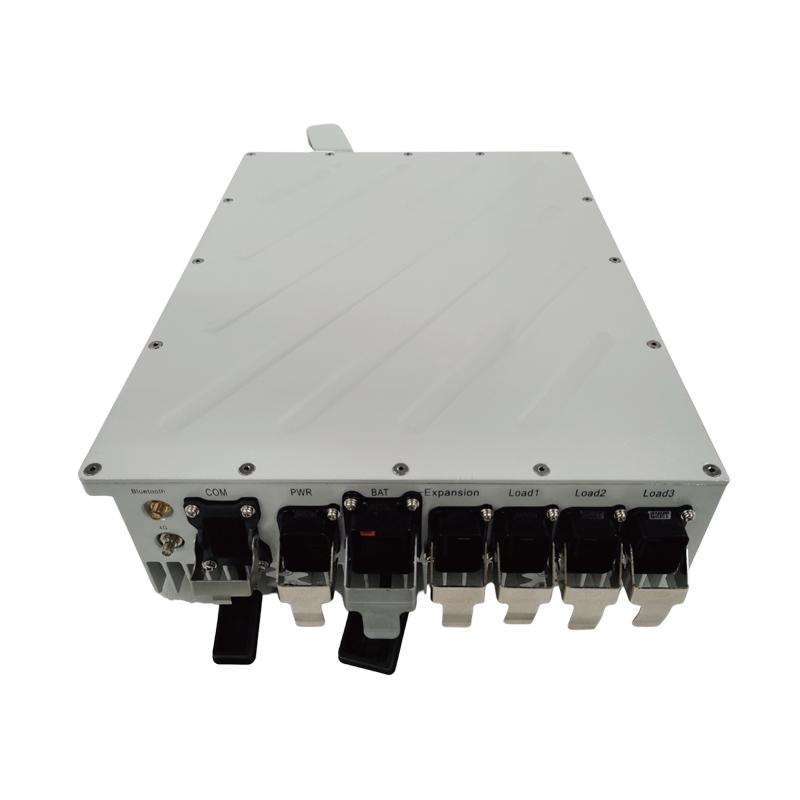

Module d'alimentation |
L306 mm × P98 mm × H410 mm |
|
|

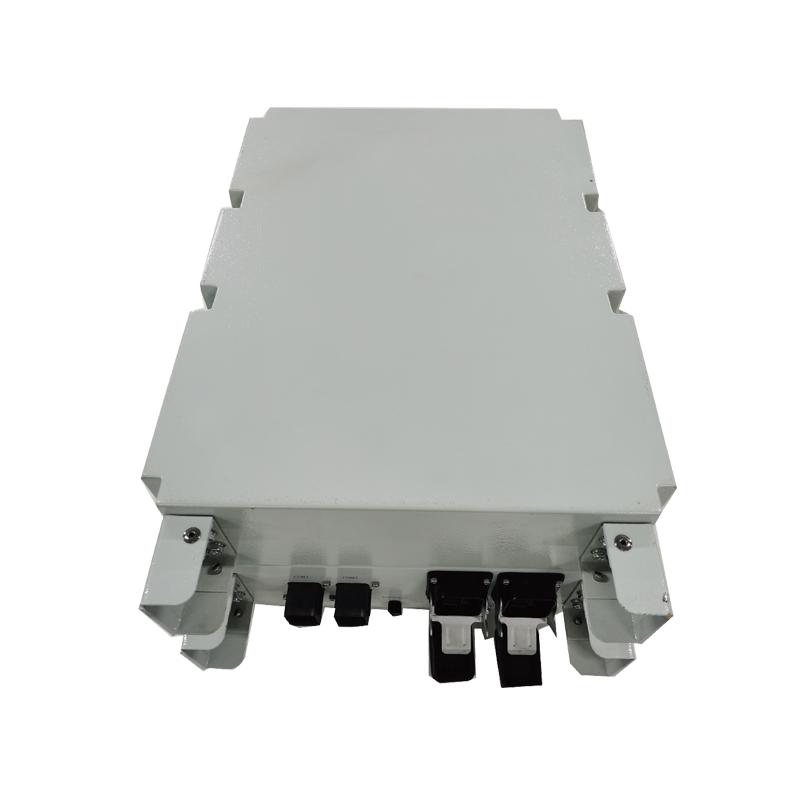

Module de batterie |
L316 mm × P220 mm × H410 mm |
|
|
Poids |
|
|
|
Module d'alimentation |
10,8 kg |
|
|
Module de batterie |
34,4 kg |
|
|
|
|
|
|
Paramètre |
|
|
Température de fonctionnement |
-40~65°C ( ≥65 °C , sortir pouvoir (déclassement) |
|
Température de stockage |
-40~80°C |
|
Humidité |
10 à 95 % (sans condensation) |
|
Pression atmosphérique |
70~106KPa |
|
Altitude |
0~3000m |
|
Mode de refroidissement |
Refroidissement naturel |
Antistatique
c Environnement
|
Article |
Paramètre |
|
CA À GND |
Le efficace valeur est 2500V CA tension (fuite actuel ≤ 30 mA) ou 3535v DC tension avec c'est culminer valeur pour 1 min, sans panne ou arc. |
|
CA À DC |
Le efficace valeur est 2500V CA tension (fuite actuel ≤ 30 mA) ou 3535v DC tension avec c'est culminer valeur pour 1 min, sans panne ou arc. |
|
DC à GND |
Le efficace valeur est 500 V CA tension (fuite actuel ≤ 30 mA) ou 707V DC tension avec c'est culminer valeur pour 1 min, sans panne ou arc. |
|
Résistance d'isolement |
Lorsque la température ambiante a 15 ans °C ～ 35 °C , l'humidité relative est ≤ 90 % et la tension d'essai est de 500 V CC, la résistance d'isolement du circuit CA, du circuit CC à la terre et de la partie CA à la partie CC ne doit pas être inférieure à 2 MΩ |
* Les spécifications sont susceptibles d'être modifiées sans préavis
