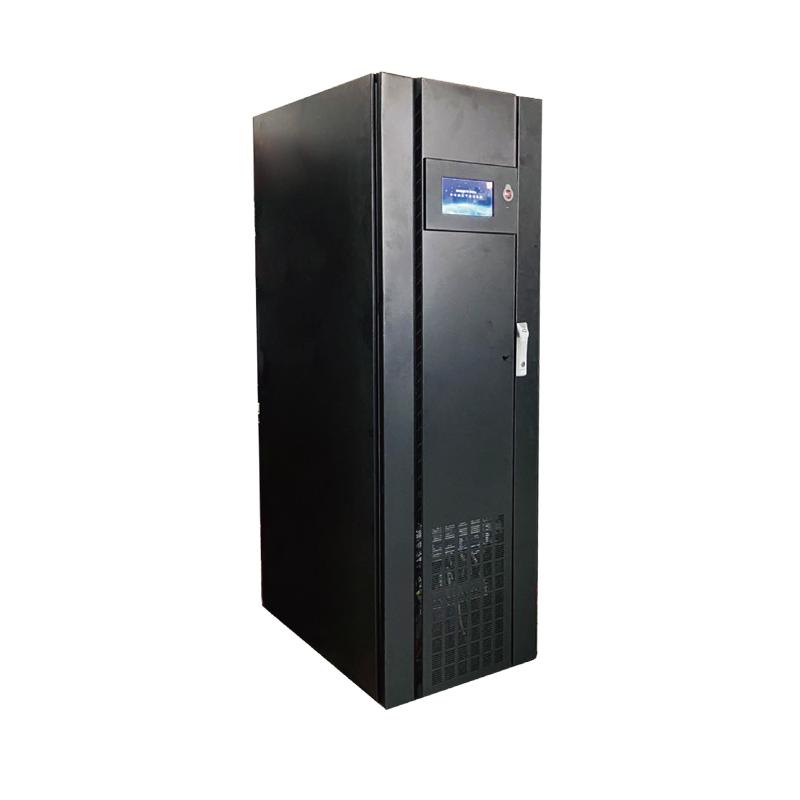

Les onduleurs moyenne/haute puissance de la série Propoweress HQ33 sont conformes à la norme « qualité militaire » pour garantir fiabilité et durabilité. De plus, Propoweress adopte une conception compacte pour minimiser l'encombrement. La série HQ33 est largement utilisée dans l'industrie, les environnements difficiles et les applications électriques complexes, telles que les projets pétrochimiques, les usines de fabrication, les chemins de fer, les hôpitaux, les administrations publiques, les projets militaires, etc.
Fiable
ilité
Conception DSP+CPLD
Ventilateur redondant N+1, système de refroidissement à vitesse variable.
Onduleur IGBT avec transformateur d'isolement de sortie
Capacité de charge déséquilibrée à 100 %
Fonction de démarrage à froid
Flexible et haute efficacité
Sortie PF = 0,9
THDi extrêmement faible (en option)
Maximum parallèle 8 unités
Occupation minimale de l'espace
Configuration de batterie flexible : 29 à 34 unités
Gestion intelligente de la batterie E-BAT
Port de communication RS232/RS485, SNMP en option
Fonction de protection complète
Fonction d'autodiagnostic pour éviter les pannes lors de la mise sous tension.
Protection contre les surtensions, les surcharges, les courts-circuits, les surchauffes, les batteries et les tensions de charge.
Commutateurs d'entrée, de sortie, de dérivation et de maintenance standard.
Détection de commutateur intelligent, protection active
Conception « LF&LV », fiabilité accrue

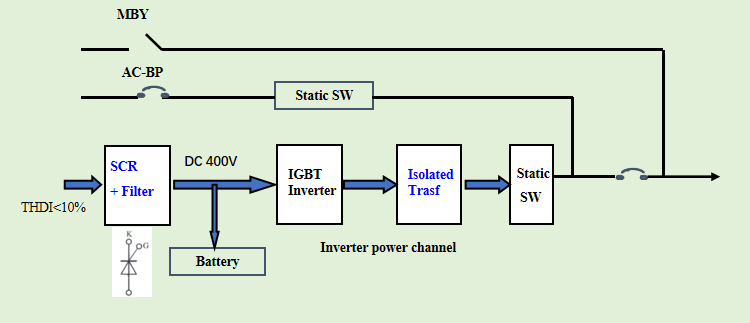

La série HQ33 utilise un redresseur de fréquence SCR (50 Hz) et un transformateur d'isolation de sortie intégré (avec fonction boost d'isolation). Ainsi, la batterie peut être connectée directement au bus UPS sans courant continu/continu, et la tension continue interne est de 400 V. Le transformateur de sortie est parfaitement adapté aux surtensions et aux interférences électriques de la charge. Ces tensions basses et basses améliorent considérablement la fiabilité du système.
Revêtement conforme pour PCB

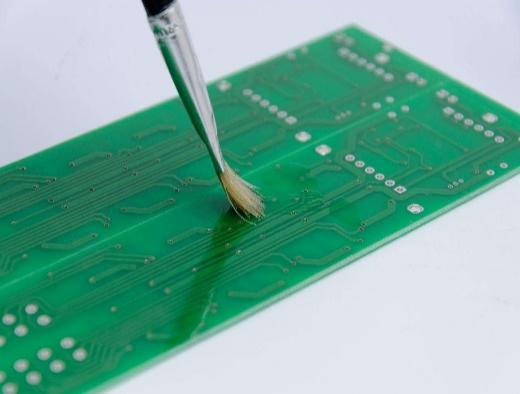

Le traitement de revêtement conforme protège efficacement le circuit imprimé de la poussière, de l'humidité et de certaines substances corrosives. Ce traitement améliore considérablement la durabilité et la stabilité du circuit électrique et des composants, rendant le HQ33 particulièrement adapté aux applications en environnements difficiles, comme l'industrie pétrolière et gazière, les projets en bord de mer, etc.
Cabinet PCBA indépendant

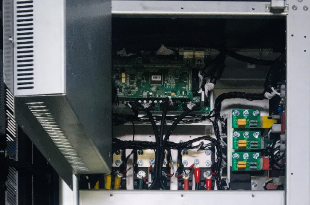

Evada a conçu une armoire PCBA indépendante au design très spécifique. Cette conception permet d'éviter les interférences CEM, garantissant ainsi un fonctionnement optimal de l'onduleur, même dans des environnements électriques et magnétiques très complexes, comme les hôpitaux, les centrales électriques et les usines de fabrication.
Tunnel de refroidissement double indépendant

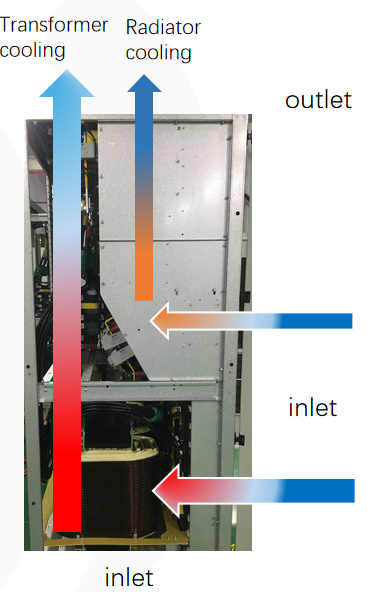

Le HQ33 est doté d'un double tunnel de refroidissement indépendant. L'un est destiné au refroidissement du transformateur, l'autre au refroidissement du radiateur et du circuit imprimé. Ce type de conception optimise l'efficacité du refroidissement et protège le circuit imprimé et d'autres composants sensibles de la chaleur et de la poussière.

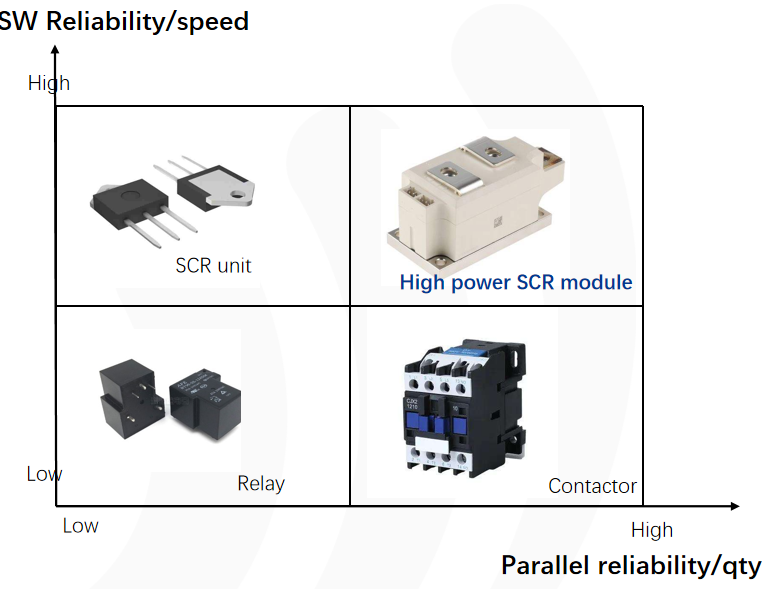

L'onduleur HQ33 utilise le module SCR haute puissance. Comparé à la petite unité SCR traditionnelle, au relais ou aux contacts, le module SCR haute puissance présente de nombreux avantages, tels qu'une vitesse de commutation plus rapide, une fiabilité de commutation plus élevée, de meilleures performances parallèles et une flexibilité parallèle plus élevée.
Contrôle composite « 1+1 »
Côté matériel, le HQ33 utilise la technologie DSP+CPLD pour garantir un fonctionnement rapide et précis de l'onduleur. Côté logiciel, le HQ33 intègre un contrôle à double boucle et un contrôle de compensation des harmoniques, garantissant la dynamique et la stabilité du système. Ainsi, le HQ33 offre une distorsion harmonique totale (THDV) inférieure à 2 %.
Interface conviviale
Le HQ33 est équipé d'un écran tactile de 7 pouces. Ce grand écran tactile affiche clairement l'état dynamique des 4 commutateurs, l'état de fonctionnement, l'état de charge, l'état de l'alimentation secteur et l'état de la batterie de l'onduleur. Les utilisateurs peuvent ainsi surveiller à tout moment l'état de fonctionnement de la machine et l'évolution de l'environnement d'application.
Système de surveillance intelligent

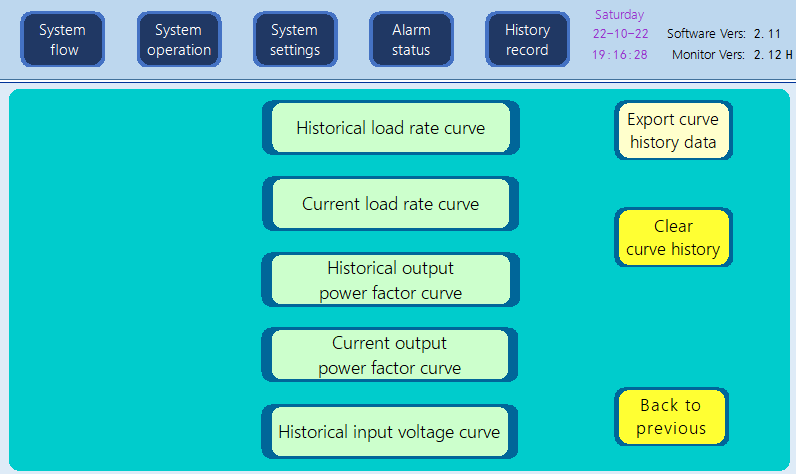

Outre l'affichage des informations de fonctionnement en temps réel, la surveillance HQ33 pourrait être capable de générer le logo de fonctionnement et d'afficher l'historique, tel que la courbe de taux de charge, la courbe PF de sortie, la courbe de tension d'entrée, etc. Cette fonction est très utile pour l'analyse des données et la maintenance du système.
E
-
Gestion intelligente des batteries BAT

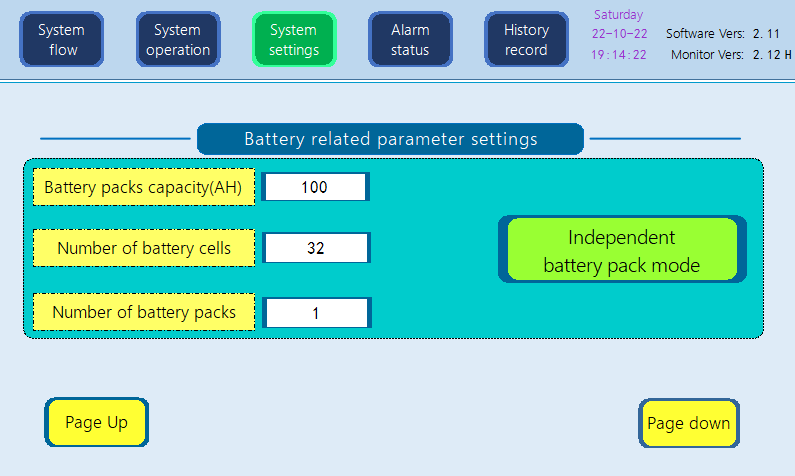

Propoweress a développé sa propre solution de gestion intelligente des batteries. L'onduleur HQ33 offre une grande flexibilité de configuration. Il prend en charge 29 à 34 batteries, avec un nombre impair réglable. Le courant de charge est réglable de 10 à 40 A. L'onduleur prend en charge le démarrage à froid, la mise en parallèle de batteries et le test de décharge. Enfin, il est également compatible avec les batteries au lithium.
Performance
|
Modèle |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Capacité |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
300 kVA |
400 kVA |
|
Saisir |
||||||||||||
|
Tension nominale |
380/400/415 VCA, triphasé + N + PE |
|||||||||||
|
Plage de tension |
± 25 % |
|||||||||||
|
Fréquence nominale |
Détection automatique 50/60 Hz |
|||||||||||
|
Gamme de fréquences |
45 Hz ~ 65 Hz |
|||||||||||
|
By-pass |
||||||||||||
|
Tension nominale |
380/400/415 VCA, triphasé + N + PE |
|||||||||||
|
Plage de fréquences nominale |
±15 % （ ± 10 % ， ± 20 % réglable sur l'écran ） |
-40% ， +20% réglable |
||||||||||
|
Fréquence nominale |
50 / 60 Hz |
|||||||||||
|
Gamme de fréquences |
±2 % （ ± 5 % réglable sur l'écran ） |
±2% , ±5% , ±10% , ±20% réglable |
||||||||||
|
Interrupteur onduleur/dérivation |
<1 ms |
|||||||||||
|
SurchargeCapacité |
150% durent 10 minutes ； 175% durent 1 min ； 200% pendant 18 secondes. |
|||||||||||
|
Sortir |
||||||||||||
|
Sortie PF |
0,8 (0,9 en option) |
|||||||||||
|
Tension nominale |
380/400/415 VCA, triphasé + N + PE |
|||||||||||
|
Tension de phase |
220 (200 ~ 244 V réglable sur l'écran) |
|||||||||||
|
Facteur de crête |
3 ： 1 |
|||||||||||
|
THD |
<2% à 100% de charge linéaire ； <4% à 100% ligne non linéaire |
|||||||||||
|
Précision de la tension |
± 1 % |
|||||||||||
|
Réponse de tension transitoire |
± 5 % ＜ 10 ms |
|||||||||||
|
Surcharge |
110%~125% durent 10 minutes ；＜ 150% durent 1 min. |
|||||||||||
|
Efficacité du système |
≥ 93 % à 100 % de charge |
|||||||||||
|
Entrée de la batterie |
||||||||||||
|
Tension continue |
384 (360~408 réglables) |
|||||||||||
|
Courant de charge |
10-40A (réglable) |
|||||||||||
|
Système |
||||||||||||
|
Communication |
RS232 ou RS485 （ MODBUS ） |
|||||||||||
|
Fonctionnement |
0 ~ 40 °C |
|||||||||||
|
Humidité |
0~95 % （ pas de condensation ） |
|||||||||||
|
Altitude |
<1000M sans déclassement ， > 1000 M, déclassement de 1 % si tous les 100 mètres augmentés |
|||||||||||
|
Bruit |
≤65 dB à 1 M |
|||||||||||
|
Physique |
||||||||||||
|
LxPxH (mm) ） |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245x855 x1900 |
1640x855 x1900 |
2265x855 x1900 |
||||||
|
Poids （ kg ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
* Les spécifications sont susceptibles d'être modifiées sans préavis
Cas de produit 1 Centrale électrique de Baoji

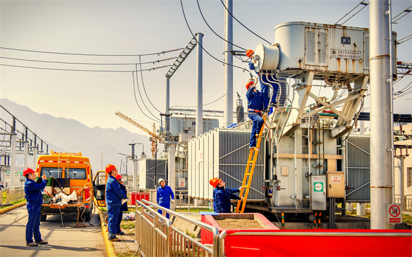

L'onduleur 40 kVA à trois entrées et trois sorties de la série Evada HQ offre une garantie d'alimentation électrique sûre, fiable, verte et économe en énergie pour la distribution d'énergie de Baoji Power Supply Company.
Cas de produit 2 Réseau électrique de l'État du Shaanxi
L'onduleur à fréquence d'alimentation 40 kVA à trois entrées et trois sorties de la série Evada HQ fournit une alimentation électrique sûre, fiable, écologique et économe en énergie pour la distribution d'énergie de la salle informatique de la Shaanxi State Grid Company.
