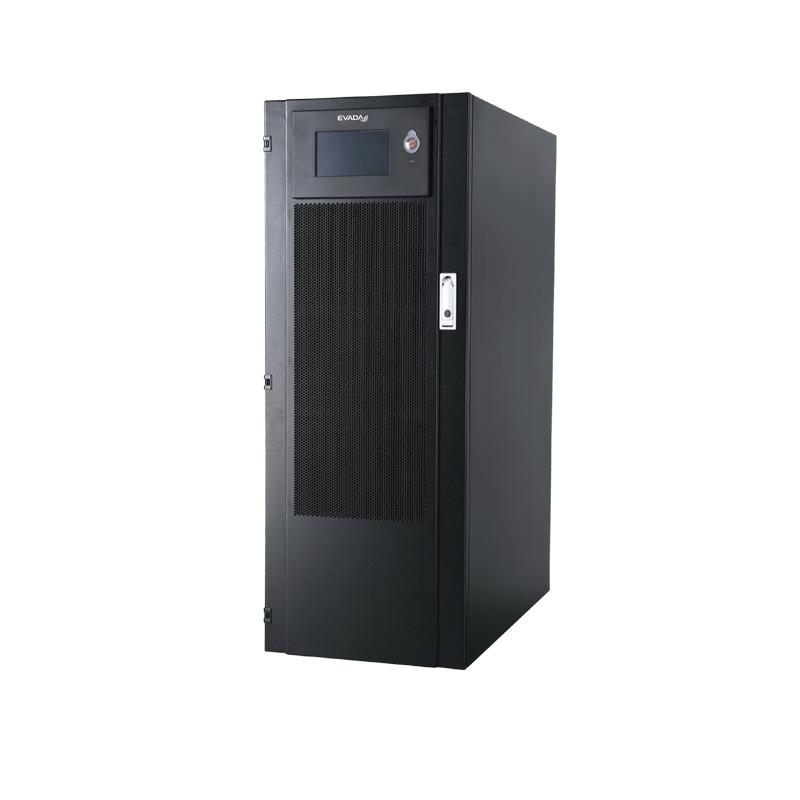

La série Propoweress DTH 33 à double conversion en ligne est un onduleur tour triphasé 3:3 d'une capacité de 10 kVA à 200 kVA. Elle intègre une technologie de contrôle DSP de pointe et une conception redondante N+X, améliorant les performances et la fiabilité du système. Offrant une expérience d'utilisation conviviale, elle offre également une conception humanisée avec un accès frontal complet pour une maintenance aisée et une interface intuitive. Grâce à ses économies d'énergie grâce à son facteur de puissance élevé et à son fonctionnement en mode ECO, la série DTH est une option économique et se distingue dans de nombreux secteurs et applications, ce qui la rend largement utilisée dans les salles de serveurs, les centres de données, les centres de gestion de réseau, les télécommunications, les instruments de précision, les banques, etc.
Technologie de pointe
Large tension d'entrée
Détection automatique 50/60 Hz
Correction du facteur de puissance d'entrée
Traitement du signal numérique haute vitesse 32 bits DSP
Fonction de test d'auto-charge sans charges
fonction parallèle N+X
Compatible avec la batterie au lithium
Flexibilité exceptionnelle
Configuration de batterie réglable : 30 à 44 unités
Compatible avec le générateur
Affichage complet pour une surveillance facile
Fonction de démarrage à froid
Transformateur d'isolement de sortie en option
Performance verte
Mode ECO pour économiser l'énergie
PF d'entrée ≥ 0,99 à 100 % de charge

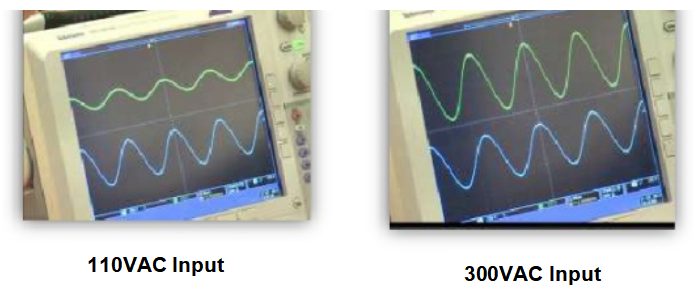

Plage de tension d'entrée : 110-300 VCA
Plage de fréquence d'entrée : 40 Hz-70 Hz
Compatible avec les générateurs diesel de différents types.

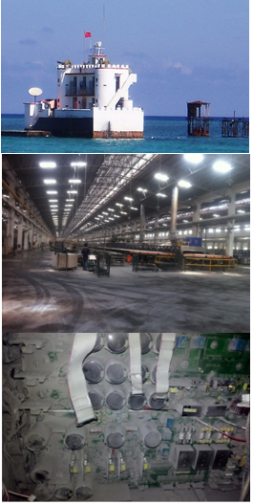

2. Convient aux environnements difficiles de différentes applications

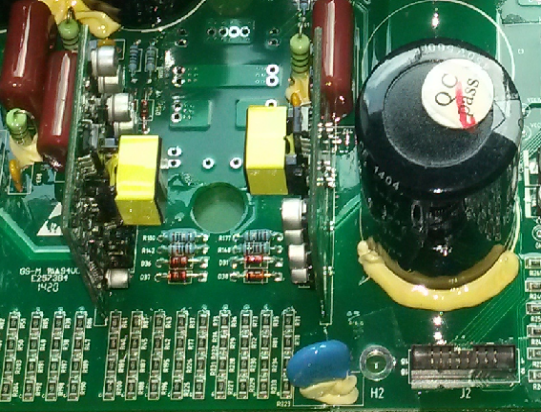

Toutes les cartes PCB sont recouvertes d'une peinture de protection dans diverses conditions de travail

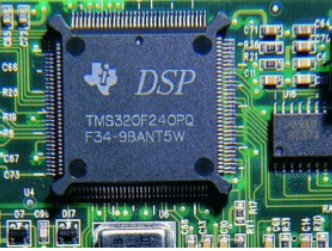

DSP haute vitesse appliqué dans le circuit principal
Le DSP est doté d'un contrôle à haute vitesse et de haute précision, améliorant la fiabilité, la flexibilité et la stabilité du contrôle du système.

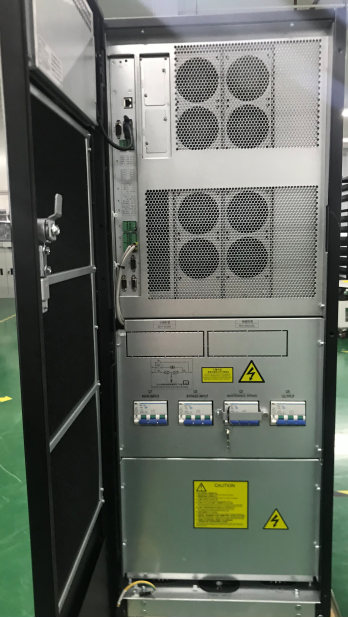

4. Entretien facile
Disjoncteur d'entrée principal, disjoncteur de dérivation, disjoncteur de sortie et disjoncteur de dérivation de maintenance intégrés. Surveillance et maintenance simplifiées.

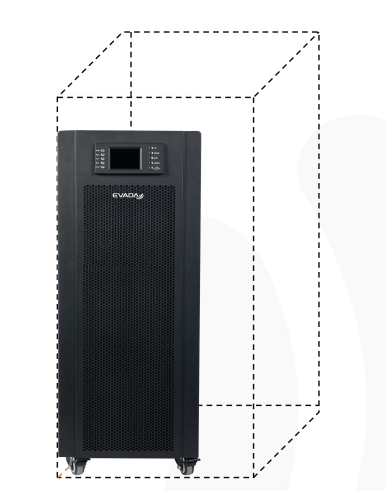

Petite taille et grande capacité, économisez 75 % de l'espace
Performance
|
Modèle |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
Capacité |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
50 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
|
|
Saisir |
||||||||||||
|
Tension nominale |
380 Vca (triphasé + N) |
|||||||||||
|
Plage de tension |
304 Vca ～ 478 Vca （ tension de ligne ） pleine charge ； 304 Vca ～ Charge de 228 Vca (tension de ligne) réduite linéairement de 100 % à 80 % |
|||||||||||
|
Gamme de fréquences |
40 Hz ~ 70 Hz |
|||||||||||
|
Facteur de puissance |
≥ 0,99 à 100 % de charge ； ≥ 0,98 à 50 % de charge |
|||||||||||
|
THD |
THDi ＜ 3 ％（ Charge linéaire à 100 % ）； THDi ＜ 5 ％（ Charge 100 % non linéaire ） |
|||||||||||
|
Sortie de l'onduleur |
||||||||||||
|
Tension de sortie |
380/400/415 Vca (triphasé + N) ； 220/230/240 Vca (phase + N) |
|||||||||||
|
Précision de la tension |
±1 ％ @charge équilibrée ； ±5 ％ @déséquilibré |
|||||||||||
|
Distorsion de la forme d'onde de tension |
THDu≤2 ％（ Charge linéaire à 100 % ）； THDu≤4 ％（ charge non linéaire ） |
|||||||||||
|
Facteur de puissance |
0,9 （ 1 optionnel ） |
|||||||||||
|
Plage de fréquences (plage de synchronisation) |
± 2 Hz （ réglable) ； ± 0,5 Hz 、 ±1 Hz 、 ± 3 Hz （ réglable ） |
|||||||||||
|
Plage de fréquences (mode batterie) |
50 Hz ± 0,1 Hz ou 60 Hz ± 0,1 Hz |
|||||||||||
|
Surcharge |
＜ 105 1, lon g courir; ＜ 110 1, 6 0 min; 110 ～ 125 ％ taux d charge ， loa d 10 min; ＞ 125 ～ 150 ％ taux d charge ， charger 1 min; ＞ 150 1, 200 ms |
|||||||||||
|
Facteur de crête |
3:1 (maximum) |
|||||||||||
|
Commutation Temps |
Batterie MainPower |
0 ms |
||||||||||
|
Bypass de l'onduleur |
1 ms (échec de verrouillage de phase, une interruption < 2 ms se produit) |
|||||||||||
|
Onduleur ECO |
<2 ms |
|||||||||||
|
Efficacité |
||||||||||||
|
Mode onduleur |
≥ 95 % |
|||||||||||
|
Mode ECO |
≥ 99% |
|||||||||||
|
Batterie |
||||||||||||
|
Taper |
Acide de plomb ou lithium |
|||||||||||
|
Nombre |
32 ； 30 ~ 44 （ ±15~±22 ） (réglable) |
|||||||||||
|
Courant de charge |
Capacité* 15%/N/12 （ N=±15-22 ） |
|||||||||||
|
Tension de charge |
± 13,65 Vcc * N ± 1 % （ N=±15-22 ） |
|||||||||||
|
Physique |
||||||||||||
|
Taille LxPxH (mm) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010x600x2000 |
|||||||
|
Poids net (kg) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
Environnement |
||||||||||||
|
Température de fonctionnement |
La durée de vie de la batterie de 0 à 40 °C sera réduite lorsque la température sera supérieure à 25 °C |
|||||||||||
|
Humidité relative |
0~95% sans condensation |
|||||||||||
|
Altitude |
1 000 mètres sans déclassement, > 1 000 mètres avec déclassement de 1 % pour chaque augmentation de 100 mètres |
|||||||||||
|
Bruit |
≤60 dB (A) à 1 mètre |
|||||||||||
|
Gestion |
||||||||||||
|
RS-232/RS-485 intelligent |
Prise en charge de Windows® 2000/2003/XP/Vista/2008 、 Windows® 7/8/10 、 Linux et MAC |
|||||||||||
|
SNMP en option |
Prise en charge de la gestion de l'alimentation par l'administrateur SNMP et le navigateur Web |
|||||||||||

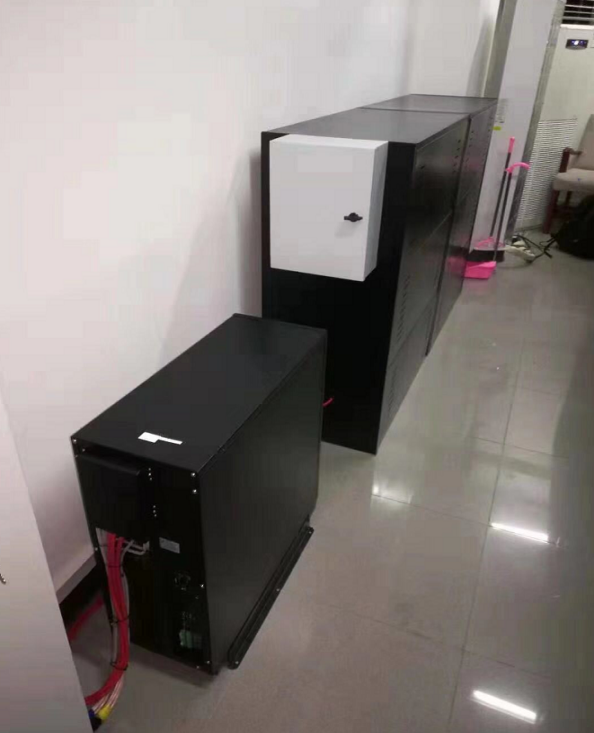

Cas de produit 1
Affaire dans un bureau de sécurité publique de la province du Shaanxi
Modèle Propoweress : DTH33-30KL
Charges ： Salle de centre de données
