Plage de puissance : 50-500 kVA
Tension nominale : 380 VCA/400 VCA/415 VCA 3P+N+PE
Fréquence nominale : 50/60 Hz
Description du produit : Double conversion, conception modulaire
Redondance : conception de redondance 6+1 ou 10+2
D Affichage : écran LCD tactile couleur 10''
P F : Sortie PF=1
1. L'onduleur HQ-M offre de multiples caractéristiques robustes pour minimiser les risques et satisfaire les clients.
2. Avec une efficacité du système pouvant atteindre 96,5 %, l'onduleur HQ-M apporte au client de faibles frais d'exploitation.
3. Avec la disponibilité de 50/60 modules, les clients peuvent réaliser une configuration flexible avec une capacité système de 300 à 1200 KVA.
4. Équipé d'interfaces homme-machine intelligentes, le HQ-M s'adapte à toutes sortes d'exigences d'application
R fiable

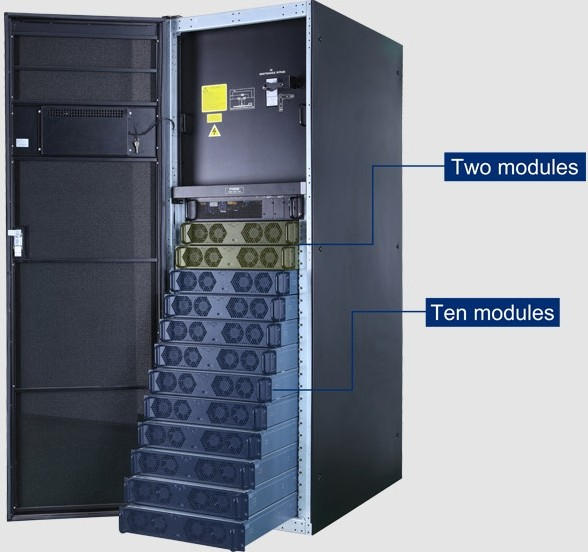

( Conception de redondance 6+1/10+2)
Conception de redondance N + X du module d'alimentation, le système peut fournir jusqu'à 20 % de capacité de redondance sous 100 % de charge, atteignant le plus haut niveau de disponibilité de rack de classe B
200 kVA = (10+2)*modules de 20 kVA.
500 kVA = (10+2)*modules de 50 kVA
300 kVA = (6 + 1) * modules de 50 kVA

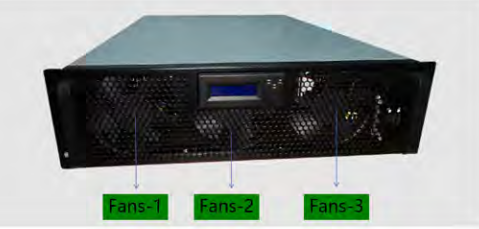

( Conception de redondance pour les ventilateurs)
Efficacité

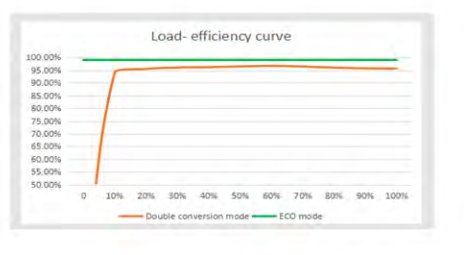

(Haute efficacité en mode double conversion)

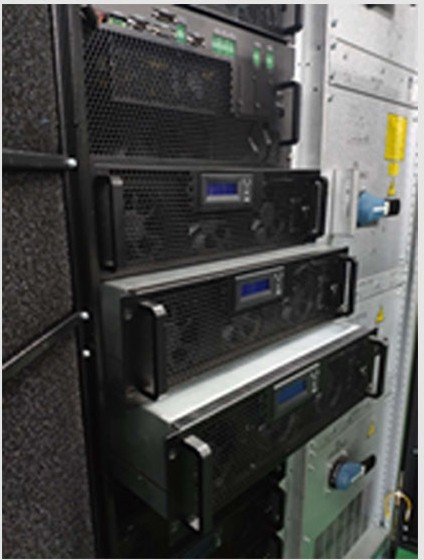

(Conception de modules entièrement remplaçables à chaud)
Le système prend en charge le déploiement progressif et l'extension de capacité à la demande pour réduire le coût d'investissement initial des clients
Le module de dérivation et le module d'alimentation prennent en charge le branchement à chaud en ligne, l'opération est simple et sûre, et le MTTR est inférieur à 5 minutes
Intelligent

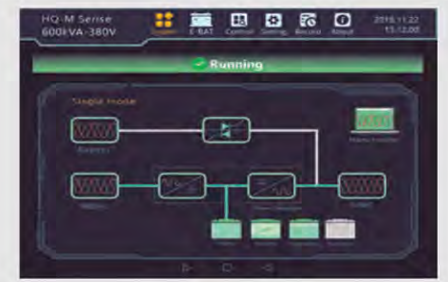

(Écran tactile pour contrôle visuel)
La page principale affiche directement l'état de fonctionnement actuel. Toutes les informations de fonctionnement de chaque pièce sont consultables à l'écran.

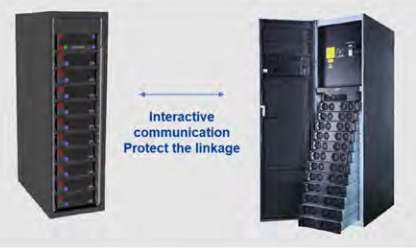

L'onduleur peut interagir avec le système BMS de la batterie au lithium en temps réel pour réaliser la gestion intelligente et la liaison de l'onduleur à la batterie et empêcher la batterie de devenir incontrôlable
|
M modèle |
QG - M 300/50 |
QG - M 500/50 |
QG - M 600/60 |
QG - M 840/60 |
QG - M 1000/50 |
QG - M 1200/60 |
|
|
Capacité nominale ité |
300 kV UN |
500 kV UN |
600 kV UN |
840 kV UN |
1000 kV UN |
1200 kV UN |
|
|
Module d'alimentation le Capacité |
50 kVA |
60 kVA |
50 kVA |
60 kVA |
|||
|
Saisir |
|||||||
|
Câblage Méthode |
3 P hase + N + éducation physique |
||||||
|
Tension nominale et |
380/400 /415VAC (ligne-ligne) |
||||||
|
Fréquence nominale la fluidité |
50/60H z |
||||||
|
Tension Gamme |
304 VCA ~ 478 VCA ( ligne-ligne ) pleine charge ； 304 VCA ~ 228 VCA ( doubler - doubler ) charger déclassement linéairement depuis 100% à 80% |
||||||
|
Fréquence Gamme |
40 Hz~70 Hz |
||||||
|
Puissance Fa acteur |
>0,99 |
||||||
|
THD |
THD ＜ 3 ％ ( linéaire complet charger )； THD ＜ 5 ％ ( non - linéaire complet charger ) |
||||||
|
Bypa ss |
|||||||
|
Tension nominale et |
380/400 /415VAC (tension de ligne) |
||||||
|
Tension Gamme |
Réglage d'usine -20% ~ +15% ； réglable, supérieur l imit :+10%,+15%,+20%,+25% ； inférieur limite :-10%,-15%, -20%, -30%,-40% |
||||||
|
Fréquence Gamme |
Réglable ( ±1 Hz ， ± 3 Hz ， ± 5 Hz) |
||||||
|
Overl charge Capacité |
110% pour long courir ，＞ 150% pour 200 ms |
||||||
|
Batte térie |
|||||||
|
Volume de la batterie tage |
±192 VDC ( 384 ~ 528 VDC ； 32 ~ 44 blocs réglables ， réglage d'usine 32 blocs ) |
||||||
|
Chargi ng Capacité |
15 %* de la capacité totale ville |
||||||
|
Tension Précision |
±1% |
||||||
|
O sortie |
|||||||
|
Tension nominale et |
380 V /400 V/415V (ligne-ligne) |
||||||
|
Puissance Fa acteur |
1 |
||||||
|
Fréquence nominale la fluidité |
50/6 0 Hz |
||||||
|
Tension Précision |
≤±1 .0% à charge équilibrée ； ≤±5,0 % à charge déséquilibrée |
||||||
|
Fréquence AC curatelle |
50/6 0 Hz ± 0,01 % |
||||||
|
Fréquence et Suivi Gamme |
Réglable ， ±0,5 Hz~±5 Hz ; réglage d'usine ±3 Hz |
||||||
|
THD |
THDu ≤ 2% (charge linéaire à 100 %), THDu ≤ 4 % (charge non linéaire) |
||||||
|
T trois - phase Phase Précision |
120°±1° |
||||||
|
Cré St Facteur |
3 :1 |
||||||
|
Overlo annonce |
＜ 105 1, long terme ； ＜ 110 1, 60 minutes ； 110 ~ 125 1, 10 minutes ； ＞ 125 ~ 150 1, 1 minute ； ＞ 150 1, 200 ms |
||||||
|
Système m |
|||||||
|
Efficacité |
96,5% @ mode de double conversion |
||||||
|
Dis jouer |
Super grand couleur touche écran +LED |
||||||
|
Wi anneau |
Support supérieur et inférieur |
||||||
|
Standa rd |
CEI 62040-1-1; CEI 620 40-2; IEC62040-3 |
||||||
|
Protection n Classe |
propriété intellectuelle 2 0 |
||||||
|
Option l |
SNMP carte 、 Modbus carte 、 parallèle composants , composants de protection contre la foudre, filet anti-poussière, LBS, contact sec modifiable |
||||||
|
Fonctionnement Condition |
Température ： 0~40 ℃； humidité ： 0~95% (sans condensation) |
||||||
|
Bruit et |
＜ 65 dB à 1 mètre |
||||||
|
UN altitude |
<1000 mètres , pas de déclassement, ＞ 1000 mètres, déclassement de 1 % si tous les 100 mètres sont augmentés |
||||||
|
Cabine t Taper |
6+1 M modules |
10+ 2 modules |
12 mois dules |
14 mois dules |
20 Modules |
20 Modules |
|
|
S taille |
|||||||
|
Système L x P x H (m m ) |
60 0 x 1100 x 2000 |
1000 x 1100 x 2000 |
1600 x 900 x 2000 |
2 000 x 1100 x 2000 |
|||
|
Module L x P x H (mm) |
440 x 720 x 130 ( 3U) |
||||||
|
W huit |
|||||||
|
Système thème ( kg ) |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
Module(k g ) |
|
3 8 |
|
||||
Cas de produit 1
Qilu Petrochemi
Module UPS série HQ-M 250, le produit de salle informatique de Propoweress Le centre de données d'alimentation de notre société fournit une garantie d'alimentation électrique fiable pour la salle informatique du centre de données pétrochimique de Qilu
