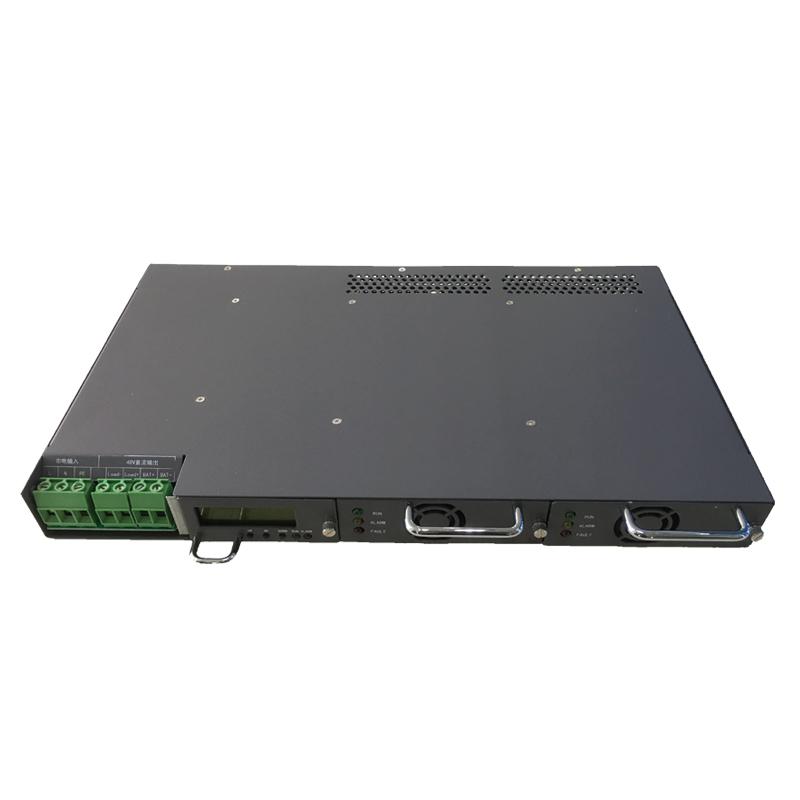

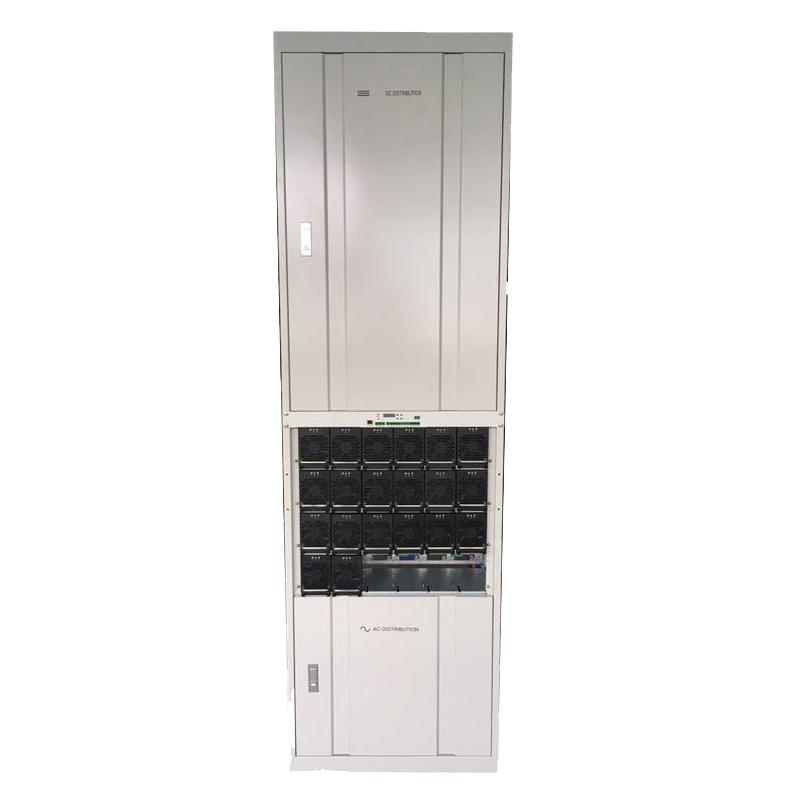

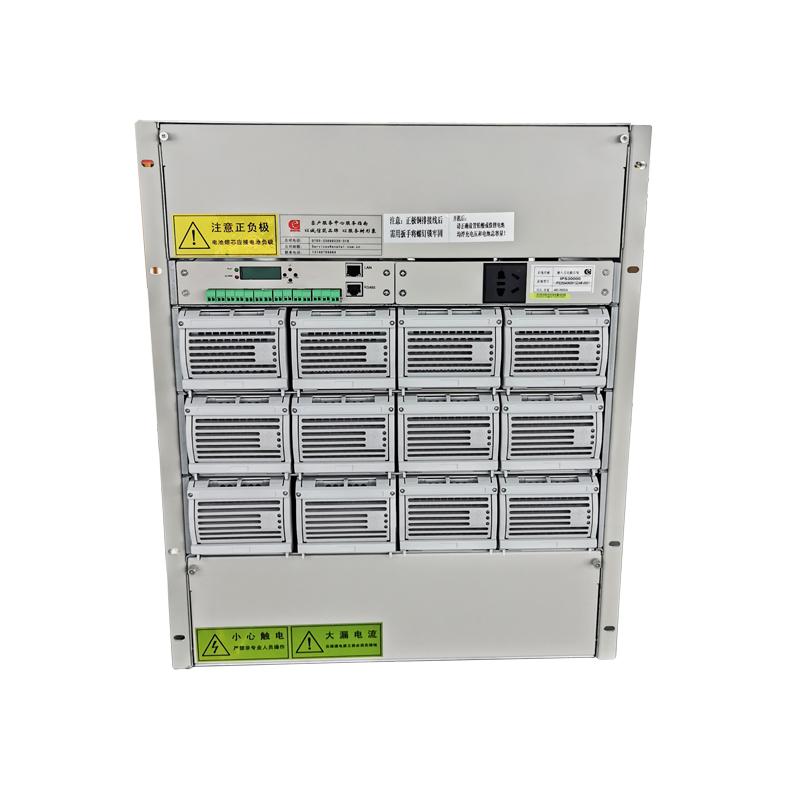

Alimentation à découpage pour les télécommunications

Capacité : Interrupteur 30-1000A Mode Alimentation électrique

Caractéristiques : Intégré avec alimentation de communication, distribution d'alimentation CA et CC ; Redresseur modulaire avec fonction d'échange à chaud ; Compatible avec les batteries LiFePO4 et les batteries au plomb

Description : La série E48 est une alimentation à découpage pour les télécommunications avec des capacités de 30 A à 1 000 A

Champ d'application
Stations de base, centres de commutation de petite et moyenne taille, communications par réseau d'ondes, communications par satellite, communications de données, centres de données, etc.

Caractéristiques de performance
Haute fiabilité
1. Plage d'entrée secteur ultra-large : plus adaptée aux environnements de réseau difficiles.
2. Gestion parfaite de la batterie : avec fonctions de compensation de température, d'égalisation automatique,
Contrôle de charge flottante, régulation automatique de la tension, calcul de la capacité de la batterie et test de batterie en ligne.
3. Adoptez une technologie de contrôle CPU avancée et multi-microprocesseur pour rendre l'alimentation à découpage plus stable et plus fiable.

Excellente conception
1. Le module redresseur adopte une technologie non destructive remplaçable à chaud pour réaliser un temps de remplacement inférieur à 1 minute.
2. Compatible avec les batteries LiFePO4 et les batteries plomb-acide pour différents scénarios d'application.
3. Technologie de correction du facteur de puissance active à commande numérique avec facteur de puissance d'entrée de 0,99 pour éviter la pollution du réseau.

Protection parfaite
1. Avec protection contre les surtensions et les sous-tensions d'entrée, protection contre les surtensions et les sous-tensions de sortie, protection contre les courts-circuits, protection contre les surintensités, protection contre la foudre, protection contre les alarmes de panne de ventilateur, affichage des pannes, stockage des enregistrements d'alarmes historiques et autres fonctions pour assurer le fonctionnement fiable de l'équipement de charge.

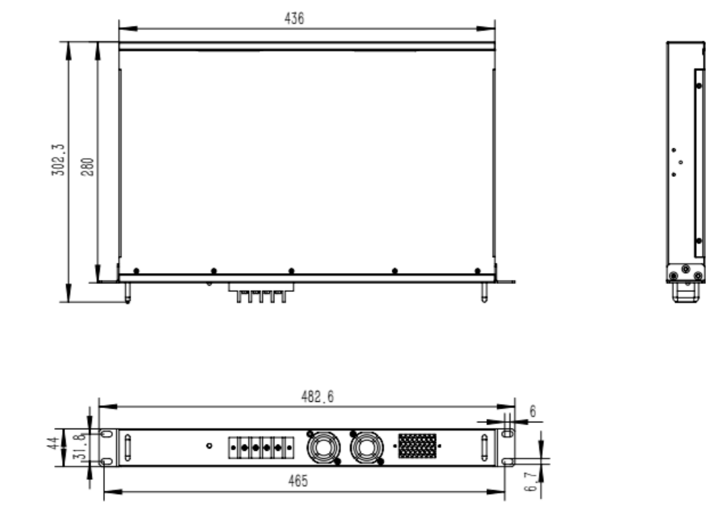

Dimensions:


Performance

1. Entrée

Article

Paramètre

Unité

Remarque

Plage de tension d'entrée

Départ 140—290

Vac

La plage de tension d'entrée est la tension de phase du courant alternatif triphasé et la tension de démarrage du système doit être supérieure ou égale à 140 VCA.

Course à pied 90-290

Tension nominale

220

Vac

Tension de phase

Tension Fréquence

43—67 (la valeur typique est 50/60)

Hz

PF

≥ 0,99

État de fonctionnement à pleine charge

2. Sortie

Article

Paramètre

Unité

Remarque

Tension nominale

-53,5

Vcc

Entrée 220 Vca

Plage de tension

-42 ~ -58

Vcc

Réglable par surveillance (condition de test : sans charge)

Capacité d'un seul module

30 ou 50

UN

Configuration flexible selon les exigences

Courant de sortie

30 ~ 1000

UN

Dans des conditions de sortie nominales, une sortie de 300 A est garantie à une entrée de 90 à 176 V CA.

Ondulation et bruit de sortie

≤200

mVp-p

La bande passante de l'oscilloscope doit être

20 MHz, et la sonde doit être connectée en parallèle avec un condensateur 10u + 104

Délai de mise sous tension de la sortie

3 ~ 8

S

Entrée 220VAC, l'entrée AC est calculée après Le contacteur CA est tiré

Précision de stabilisation de la tension

≤±1%

Bruit

Tension de bruit à large bande

≤100

mV

3,4 à 150 kHz

≤30

mV

150 à 30 MHz

Indice

Téléphone Poids Tension de bruit

≤2

mV

Dynamique

Réponse

Dépasser

Amplitude

V ≤5

%Vo

25 %—50 %—25 % ou 50 %—75 %—50 % de variation de charge

Récupération

Temps

t ≤500

µS

Déséquilibre du partage actuel

≤ 5%

Module parallèle 50 % — 100 % de la puissance nominale Les modules d'alimentation peuvent fonctionner en parallèle

Coefficient de température

±0,02

%/ °C

Efficacité de sortie

≥ 92 %

220 Vca/charge nominale (typique)

≥ 87%

110 VCA/charge nominale

3. Points d'alarme et de protection

Article

Paramètre

Unité

Remarque

Coupure de surtension d'entrée du système

298±5

VAC

Récupération automatique, point de récupération 290 V ± 5 V

Protection contre les surtensions d'entrée du module

≥ 300

VAC

Sortie 0A Test du régulateur de tension ACSOURCE+

Coupure de sous-tension d'entrée du système

68±5

VAC

Récupération automatique, point de récupération 136 V ± 5 V

4. Caractéristiques physiques

Les dimensions et le poids dépendent de la taille du module de distribution d'alimentation et de la capacité du module d'alimentation.

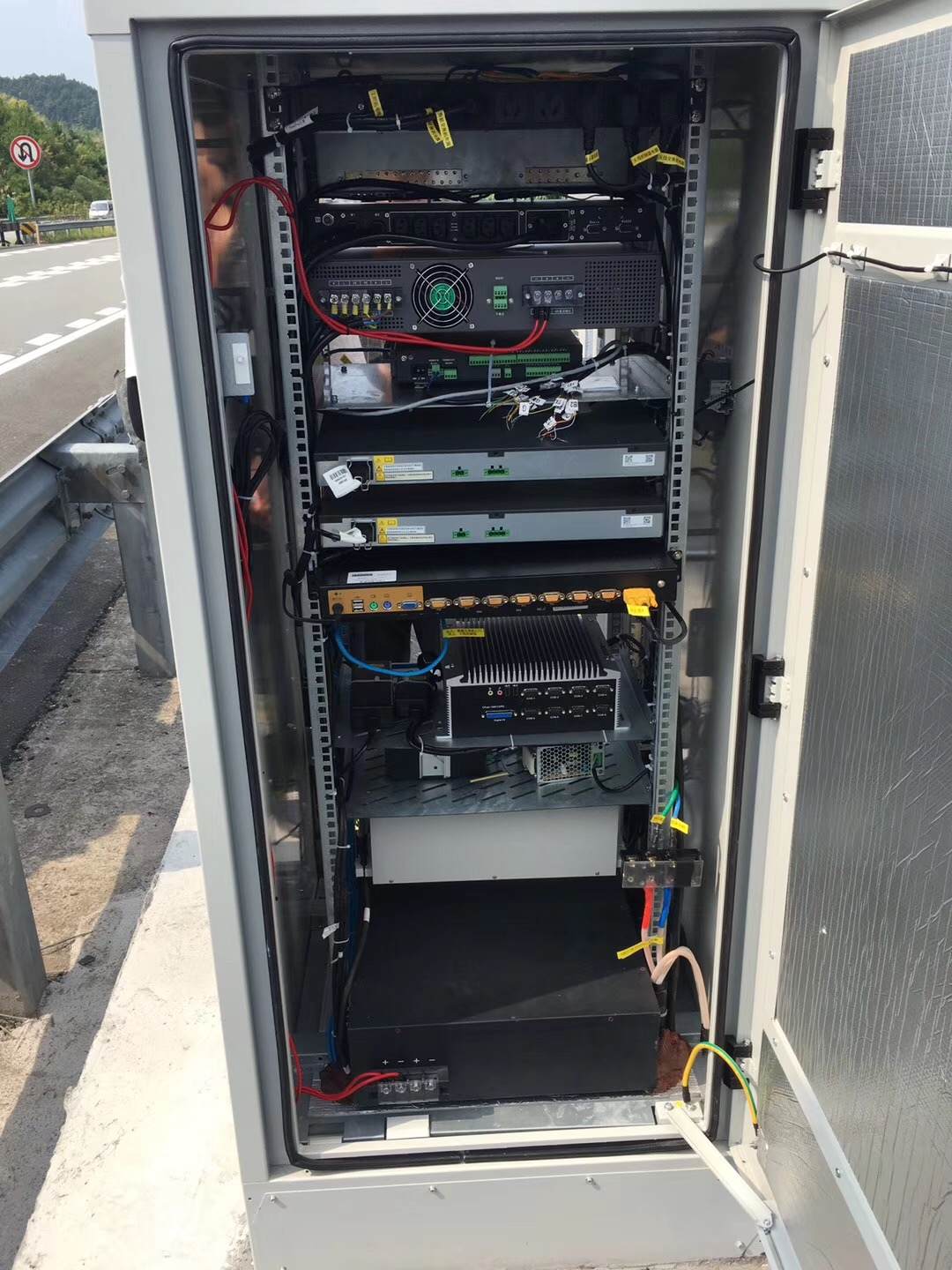

Cas de produit 1

Les utilisateurs utilisent Evada E4890-3U pour alimenter les équipements de transmission optique, réaliser la fonction de redondance N+1 et améliorer la fiabilité et la stabilité de l'alimentation électrique.
