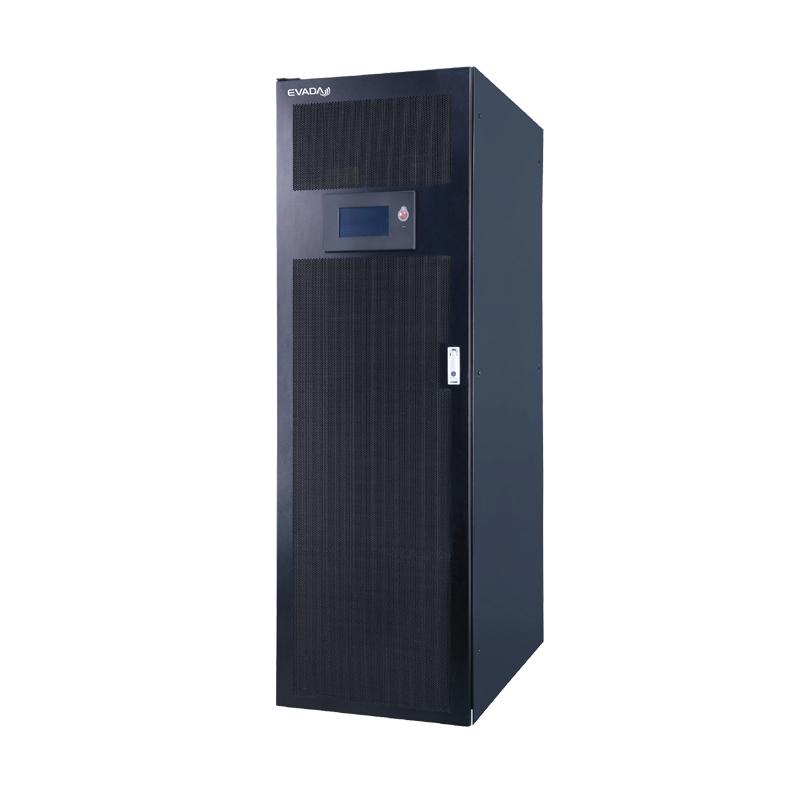

SÉRIE HQ-M （ Onduleur modulaire 20 kVA-200 kVA ）
Plage de puissance : 20-200 kVA
Tension nominale : 380 VCA/400 VCA/415 VCA 3P+N+PE
Fréquence nominale : 50/60 Hz
Description du produit : Double conversion, conception modulaire
Redondance : conception de redondance 6+1 ou 10+2
P F : Sortie PF=1
1. L'onduleur HQ-M offre de multiples caractéristiques robustes pour minimiser les risques et satisfaire les clients
2. Avec une efficacité du système pouvant atteindre 96 %, l'onduleur HQ-M apporte au client de faibles frais d'exploitation.
3. Avec la disponibilité de 20/25 modules, les clients peuvent réaliser une configuration flexible avec une capacité système de 20 à 300 KVA.
4. Équipé d'interfaces homme-machine intelligentes, le HQ-M s'adapte à toutes sortes d'exigences d'application
R fiable

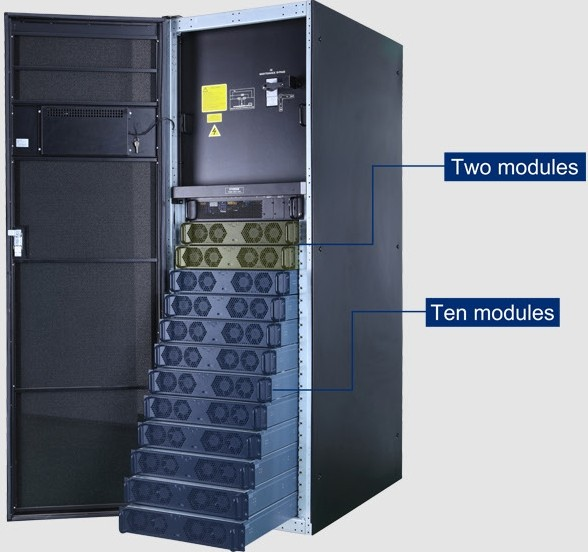

( Conception de redondance 6+1/10+2)
Conception de redondance N + X du module d'alimentation, le système peut fournir jusqu'à 20 % de capacité de redondance sous 100 % de charge, atteignant le plus haut niveau de disponibilité de rack de classe B
200 kVA = (10+2)*modules de 20 kVA.
300 kVA = (6 + 1) * modules de 50 kVA

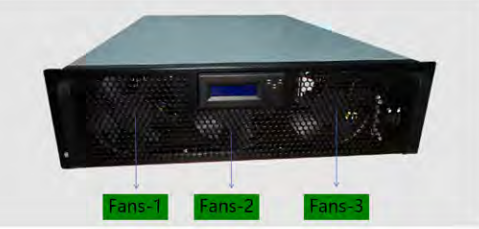

(Conception de redondance pour les ventilateurs)
La conception redondante du ventilateur à régulation de vitesse intelligente n'affectera pas l'utilisation de l'ensemble du module en raison de l'anomalie d'un seul ventilateur
( (Haute efficacité en mode double conversion)
Le rendement du système atteint 96 % : la consommation d'énergie et les coûts d'exploitation sont réduits de plus de 15 % chaque année. Ce rendement élevé réduit considérablement les coûts d'exploitation et permet des économies de refroidissement.
Flexible

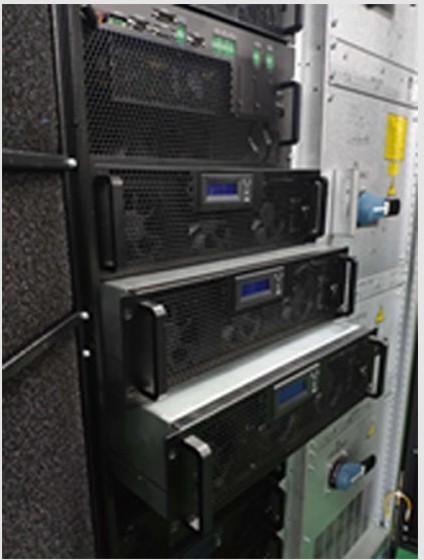

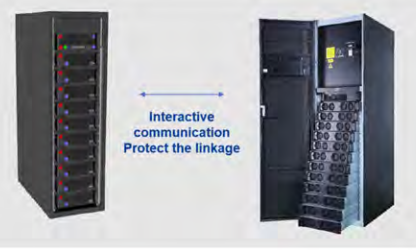

( Conception de modules entièrement remplaçables à chaud)
Le système prend en charge le déploiement progressif et l'extension de capacité à la demande pour réduire le coût d'investissement initial de
clients.
Le module de dérivation et le module d'alimentation prennent tous deux en charge le branchement à chaud en ligne, l'opération est simple et sûre, et le MTTR est
moins de 5 minutes
Intelligent

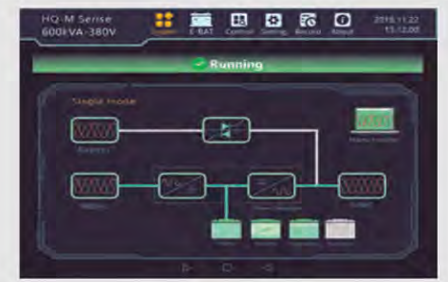

( Écran tactile pour le contrôle visuel)
Un écran tactile couleur de 10 pouces, un affichage graphique et de nombreuses fonctions sont disponibles.
La page principale affiche directement l'état de fonctionnement actuel. Toutes les informations de fonctionnement de chaque pièce peuvent être consultées.
de l'affichage.
|
M modèle |
QG - M 60 |
QG - M 120 |
QG - M 200 |
QG - M 300 |
|
|
|
Capacité nominale ité |
60 kVA |
1 20 kVA |
200 000 Virginie |
300 kV UN |
|
|
|
Module d'alimentation le Capacité |
|
20 kVA /2 |
5 KVA |
|
|
|
|
Saisir |
|
|||||
|
Câblage Méthode |
3 P hase + N + éducation physique |
|
||||
|
Tension nominale et |
380/400 /415VAC (ligne-ligne) |
|
||||
|
Fréquence nominale la fluidité |
50/60H z |
|
||||
|
Tension Gamme |
304 VAC ~ 478 VCA ( ligne-ligne ) pleine charge ； 304 VCA ~ 228 VCA (ligne-ligne) Déclassement de charge linéaire de 100 % à 80 % |
|
||||
|
Fréquence Gamme |
40 Hz~70 Hz |
|
||||
|
Puissance Fa acteur |
>0,99 |
|
||||
|
THD |
THD ＜ 3 ％ ( linéaire complet charger )； THD ＜ 5 ％ ( non - linéaire complet charger ) |
|
||||
|
Bypa ss |
|
|||||
|
Tension nominale et |
380/400 /415VAC (tension de ligne) |
|
||||
|
Tension Gamme |
Réglage d'usine -20% ~ +15% ； réglable, supérieur l imit :+10%,+15%,+20%,+25% ； inférieur limite :-10%,-15%, -20%, -30%,-40% |
|
||||
|
Fréquence Gamme |
Fréquence nominale 50/60 Hz ； la plage de fréquences peut être réglée à ±1H z ， ±3 Hz ， ±5 Hz |
|
||||
|
Overl charge Capacité |
110% pour long courir ； >150% pendant 200 ms |
|
||||
|
Batte térie |
|
|||||
|
Volume de la batterie tage |
±192 VDC ( 360 ~ 528 VDC ； 30 ~ 44 blocs réglables ， réglage d'usine 32 blocs ) |
|
||||
|
Chargi ng Capacité |
15 %* de la capacité totale ville |
|
|
|||
|
Tension Précision |
±1% |
|
||||
|
O sortie |
|
|||||
|
Tension nominale et |
380 V /400 V/415V (ligne-ligne) |
|
||||
|
Fréquence nominale la fluidité |
50/60H z |
|
||||
|
Puissance Fa acteur |
1 |
|
||||
|
Tension Précision |
≤±1 .0% à charge équilibrée ； ≤±5,0 % à charge déséquilibrée |
|
||||
|
Fréquence AC curatelle |
50/6 0 Hz ± 0,01 % |
|
||||
|
Fréquence et Suivi Gamme |
Réglable ， ±0,5 Hz~±5 Hz ; réglage d'usine ±3 Hz |
|
||||
|
THD |
THDu ≤ 2% (charge linéaire à 100 %), THDu ≤ 4 % (charge non linéaire) |
|
||||
|
T trois - phase Phase Précision |
120°±1° |
|
||||
|
Cré St Facteur |
3 :1 |
|
||||
|
Overlo annonce |
＜ 105 1, long terme ； ＜ 110 1, 60 minutes ； 110 ~ 125 1, 10 minutes ； ＞ 125 ~ 150 1, 1 minute ； ＞ 150 1, 200 ms |
|
||||
|
Système m |
|
|||||
|
Système m Efficacité |
≥ 96 % en mode double conversion ， ≥ 98 % en mode ECO |
|
||||
|
Dis jouer |
Écran tactile + LED |
|
||||
|
Wi anneau |
Support supérieur et inférieur |
Haut dans |
|
|||
|
Standa rd |
CEI 62040-1-1; CEI 620 40-2; IEC62040-3 |
|
||||
|
Protection n Classe |
propriété intellectuelle 2 0 |
|
||||
|
Protection du chargeur section |
Standard : isoler changer , facultatif : fusible |
|
||||
|
Communiqué cation |
RS 232/ RS 485/ Modbus / SNMP ( facultatif ) / contact sec (en option) |
|
||||
|
Option l |
Poussière - preuve filet , foudre protection module , LBS câble , composants antisismiques, capteur de température et d'humidité |
|
||||
|
Fonctionnement Condition |
Température ： 0 ~ 40 ℃； humidité ： 0~95% (sans condensation) |
|
||||
|
Bruit et |
<60 dB @1 mètre |
|
||||
|
UN altitude |
<1000 mètres , pas de déclassement, ＞ 1000 mètres, déclassement de 1 % si tous les 100 mètres sont augmentés |
|
||||
|
Cabine t Taper |
4 Modules |
7 Modus les |
12 mois dules |
|
||
|
S taille |
|
|||||
|
Système L x P x H (m m ) |
60 0 x 890 x 1200 |
600 x 960 x 1600 |
60 0 x 1010 x 2000 |
|
||
|
Module L x P x H (mm) |
440 x 690 x 86 ( 2U ) |
|||||
|
W huit |
|
|||||
|
Système thème ( kg ) |
1 40 |
1 85 |
250 |
270 |
|
|
|
Module(k g ) |
2 5 |
|
||||
Cas du produit 1
Administration fiscale de l'État de Yiyang
L'Administration fiscale d'État de la ville de Yiyang est responsable de la collecte et de la gestion des recettes fiscales nationales dans le cadre de la ville de Yiyang, et du maintien de l'ordre économique fiscal dans le cadre de cette ville conformément à la loi. Elle fournit une garantie financière solide pour le décollage économique local et le développement social de Yiyang. L'Administration fiscale d'État de Yiyang ira de l'avant avec un nouveau regard, explorera et innovera, et apportera une nouvelle force à la construction d'un impôt national harmonieux et d'un Yiyang harmonieux.
La série modulaire HQ-M de Propoweress fournit une garantie d'alimentation pour la salle des machines au troisième étage de l'administration fiscale de l'État de Yiyang.
