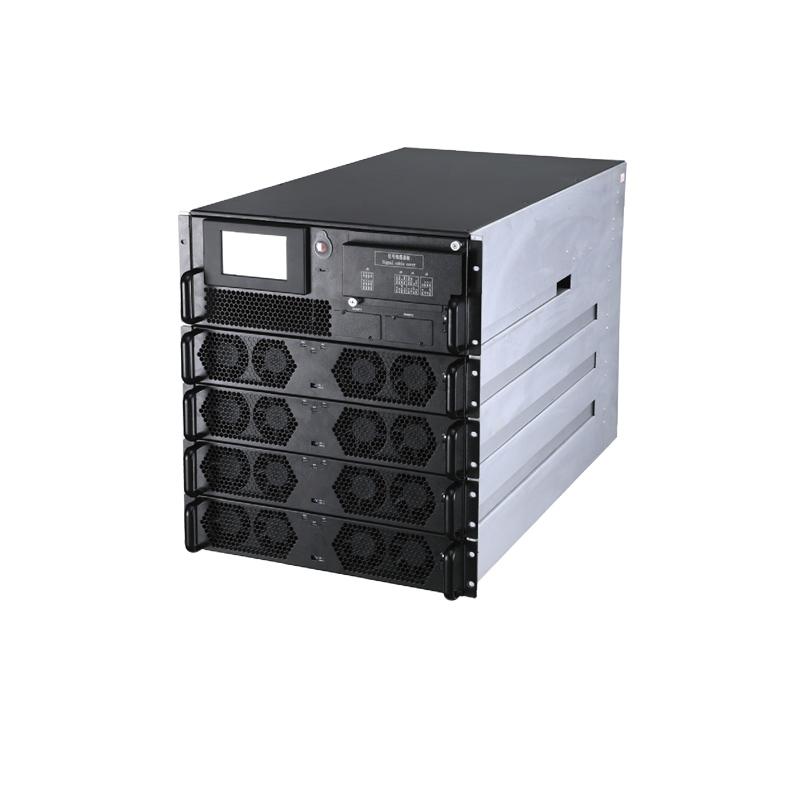

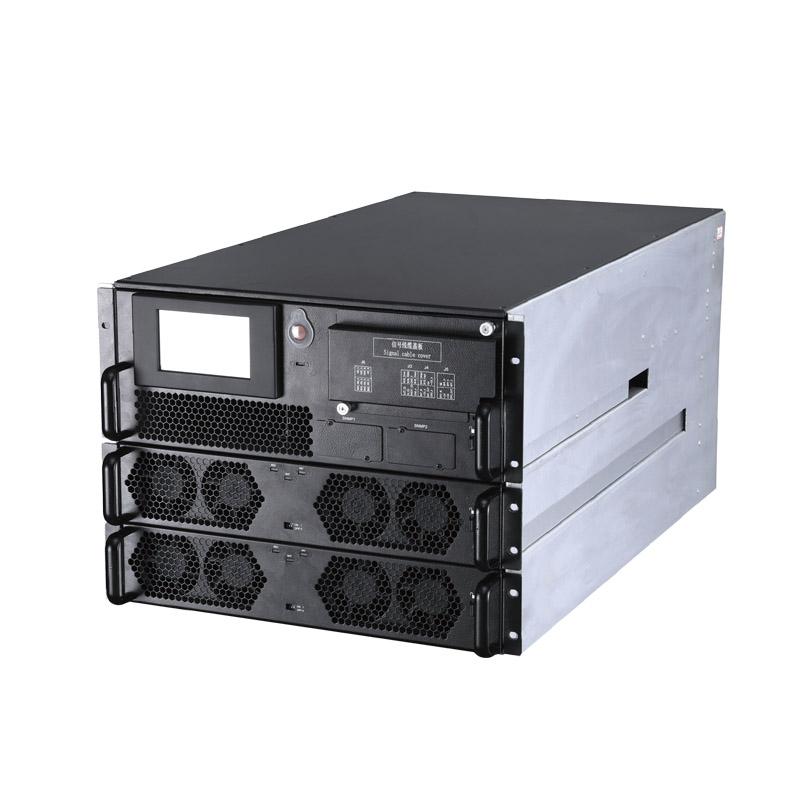

Double conversion en ligne, montage en rack 19'. Puissance du système : 20 kVA - 150 kVA, module d'alimentation 20 kVA/25 kVA de hauteur 2U. Coefficient de puissance de sortie : 1.
Application : Finance, télécommunications, éducation, hôpitaux, transports et autres périphériques réseau, centres de données.
Fiable: adopter une conception DSP 1 + 1 pour améliorer le fonctionnement du système et la vitesse de réponse.
Efficace: L'efficacité du système est aussi élevée que 96 % ; rapport de densité de puissance élevé, hauteur 2U pour les modules.
Flexible: Permettre à 2/4/6 modules * 20/25 KVA d'atteindre une capacité différente pour le système ;
S mettre en pratique: Conception d'installation intégrée pour les armoires standard de 19 pouces ; intégrée aux modules de distribution d'alimentation, aux batteries, à la surveillance dans une armoire de 20 KVA à 150 KVA.
Performance
|
Modèle |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
Capacité nominale |
40 kVA |
80 kVA |
100 kVA |
125 kVA |
150 kVA |
|
Capacité du module d'alimentation |
20 kVA |
20 kVA |
25 kVA |
25 kVA |
25 kVA |
|
Saisir |
|||||
|
Méthode de câblage |
triphasé + N + PE |
||||
|
Tension nominale |
380/400/415 VCA (ligne-ligne) |
||||
|
Fréquence nominale |
50/60 Hz |
||||
|
Plage de tension |
304 VCA ～ 478 VCA （ ligne-ligne ） pleine charge ； 304 VCA ～ Déclassement de charge 228 VCA (ligne-ligne) linéaire de 100 % à 80 % |
||||
|
Gamme de fréquences |
40 Hz ~ 70 Hz |
||||
|
Facteur de puissance |
>0,99 |
||||
|
THD |
THDi ＜ 3 ％（ pleine charge linéaire ）； THDi ＜ 5 ％（ pleine charge non linéaire ） |
||||
|
By-pass |
|||||
|
Tension nominale |
380/400/415VAC (tension de ligne) |
||||
|
Plage de tension |
Réglage d'usine -20% ～ +15% ； réglable, limite supérieure : +10 %, +15 %, +20 %, +25 % ； limite inférieure : -10 %, -15 %, -20 %, -30 %, -40 % |
||||
|
Gamme de fréquences |
Fréquence nominale 50/60 Hz ； la plage de fréquences peut être réglée à ± 1 Hz ， ± 3 Hz ， ± 5 Hz |
||||
|
Capacité de surcharge |
110% pour le long terme ； >150% pendant 200 ms |
||||
|
Batterie |
|||||
|
Tension de la batterie |
±192 VCC （ 360 ～ 528 V CC ； 30 ～ 44 blocs réglables ， la valeur par défaut est de 32 blocs ） |
||||
|
Capacité de charge |
15 %* de la capacité énergétique totale |
||||
|
Précision de la tension |
±1% |
||||
|
Sortir |
|||||
|
Tension nominale |
380 V/400 V/415 V (ligne-ligne) |
||||
|
Fréquence nominale |
50/60 Hz |
||||
|
Facteur de puissance |
1 |
||||
|
Précision de la tension |
≤±1,0 % à charge équilibrée ； ≤±5,0 % à charge déséquilibrée |
||||
|
Précision de fréquence |
50/60 Hz ± 0,01 % |
||||
|
Plage de suivi de fréquence |
Réglable ， ±0,5 Hz~±5 Hz ; ±3 Hz |
||||
|
THD |
THDu ≤ 2 % (charge linéaire à 100 %), THDu ≤ 4 % (charge non linéaire) |
||||
|
Précision de phase triphasée |
120°±1° |
||||
|
Facteur de crête |
3:1 |
||||
|
Surcharge |
＜ 105 1, long terme ； ＜ 110 1, 60 minutes ； 110 ～ 125 1, 10 minutes ； ＞ 125 ～ 150 1, 1 minute ； ＞ 150 1, 200 ms |
||||
|
Système |
|||||
|
Efficacité du système |
95 % en mode double conversion ， ≥ 98 % en mode ECO |
||||
|
Afficher |
écran tactile LCD |
||||
|
Câblage |
Soutenir le fond |
||||
|
Langue |
Chinois, anglais ; en option : russe, italien, espagnol, allemand, etc. |
||||
|
Classe de protection |
IP20 |
||||
|
Communication |
Carte RS232/RS485/SNMP （ facultatif ） / contact sec (en option) |
||||
|
État de fonctionnement |
Température ： 0~40 ℃ ； humidité ： 0~95% (sans condensation) |
||||
|
Bruit |
<60 dB à 1 mètre |
||||
|
Altitude |
<1000 mètres, déclassement, ＞ 1000 mètres, déclassement de 1 % si tous les 100 mètres sont augmentés |
||||
|
Type d'armoire |
2 modules |
4 modules |
6 modules |
||
|
Taille |
|||||
|
Système m L x P x H (mm) |
482,6 x 800 x 353,2 (8U) |
482,6 x 800 x 531 (12U) |
482,6 x 900 x 800 (18U) |
||
|
Module e L x P x H (mm) |
440 x 690 x 86 (2U) |
||||
|
Poids |
|||||
|
Système (kg ） |
37 |
47 |
72 |
||
|
Module (kg ） |
25 |
||||
* Les spécifications sont susceptibles d'être modifiées sans préavis
